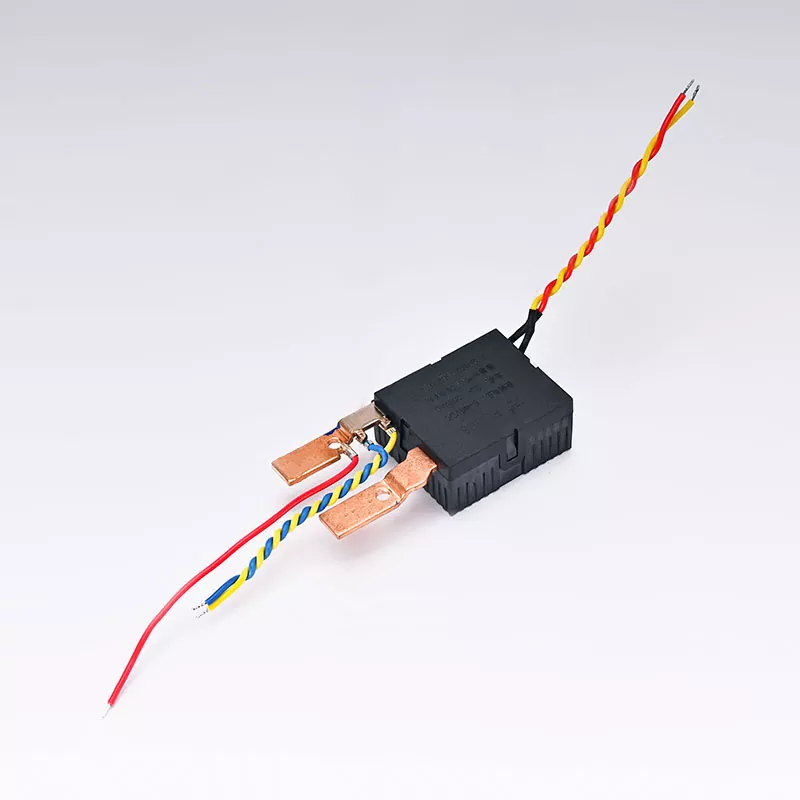

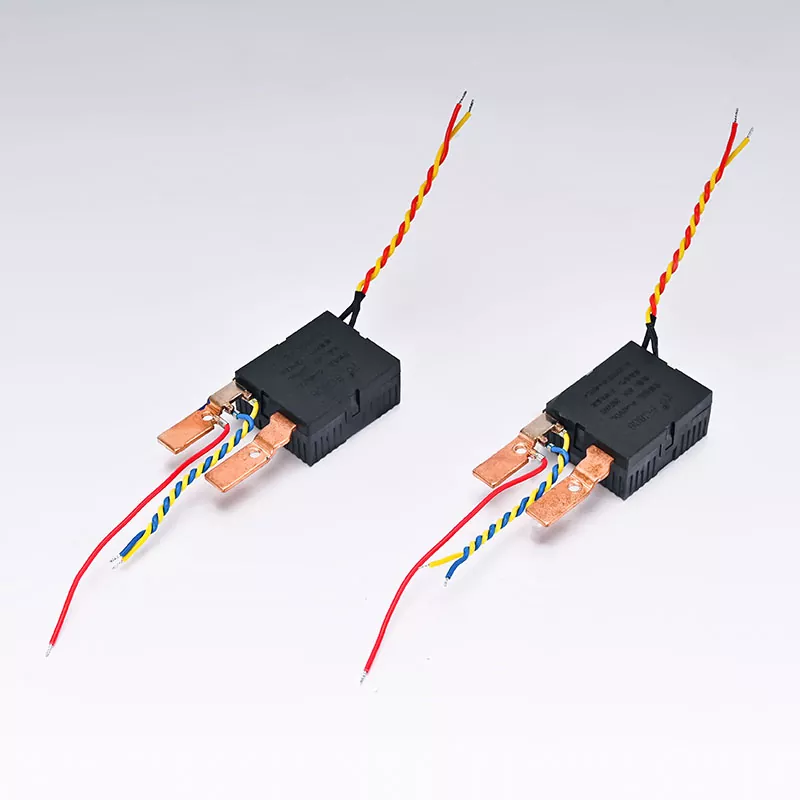

రకం:సింగిల్-ఫేజ్ 2P రైలు-రకం ఎడమ-ఇన్-రైట్-అవుట్ మాగ్నెటిక్ లాచింగ్ రిలే
రేట్ చేయబడిన కరెంట్:80A
డ్రైవ్ వోల్టేజ్:6VDC-48VDC
నమూనా నిరోధకత:350 మైక్రో-ఓమ్‌లు (μΩ)
మౌంటు పద్ధతి:ప్రామాణిక DIN రైలు మౌంటు
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి:-20°C నుండి 60°C
కొలతలు:నిర్దిష్ట కొలతల కోసం ఉత్పత్తి డేటా షీట్‌ను చూడండి
ఈ సింగిల్-ఫేజ్ 2P రైల్ టైప్ లెఫ్ట్-ఇన్-రైట్-అవుట్ లాచింగ్ రిలే లెఫ్ట్-ఇన్-రైట్-అవుట్ వైరింగ్ డిజైన్‌ను స్వీకరించి, వైరింగ్ ప్రక్రియను సులభతరం చేస్తుంది మరియు మరింత సమర్థవంతంగా చేస్తుంది. దాని 350 మైక్రో-ఓమ్ నమూనా నిరోధకత అంటే సాధారణ ఆపరేషన్ సమయంలో రిలే చాలా తక్కువ ప్రతిఘటనను నిర్వహించగలదు, ఇది సమర్థవంతమైన కరెంట్ ట్రాన్స్‌మిషన్ మరియు కనిష్టీకరించిన ఉష్ణ ఉత్పత్తికి అవసరం. అదనంగా, 80A రేటెడ్ కరెంట్ స్థాయి అది ఇప్పటికీ అధిక లోడ్ పరిస్థితులలో స్థిరంగా పని చేయగలదని నిర్ధారిస్తుంది, పారిశ్రామిక మరియు వాణిజ్యం వంటి వివిధ వాతావరణాలలో ఉపయోగించడానికి అనుకూలంగా ఉంటుంది.
| వోల్టేజ్ (VDC) |
కాయిల్ రెసిస్టెన్స్ (Q) ± 10% |
కాయిల్ పవర్(W) | ఆపరేటింగ్ వోల్టేజ్(VDC) |
విడుదల చేస్తోంది వోల్టేజ్ (VDC) |
వోల్టేజీని అనుమతిస్తుంది (VDC) |
||
| సింగిల్ | డబుల్ | సింగిల్ | డబుల్ | ||||
| 9 | 81.0 | 40.5/40.5 | 1.00 | 2.00 | ≤6.3 | ≤6.3 | 48 |
| 12 | 144.0 | 72/72 | ≤8.4 | ≤8.4 | 60 | ||
| 24 | 576.0 | 288/288 | ≤16.8 | ≤16.8 | 120 | ||
| (సంప్రదింపు ఫారం) | 1B | |
| (సంప్రదింపు మెటీరియల్) | (వెండి మిశ్రమం | |
| (కాంటాక్ట్ వోల్టేజ్ డ్రాప్ 10A) | గరిష్టం.15మి.వి | |
| (సంప్రదింపు రేటింగ్) | 80A 250VAC | |
| (గరిష్టంగా మారే వోల్టేజ్) | 250VAC | |
| (గరిష్టంగా మారుతున్న కరెంట్) | 80A | |
| (గరిష్టంగా మారే శక్తి) | 20000VA | |
| (సర్వీస్ లైఫ్) | (మెకానికల్) | 5×10⁵OPS |
| (ఎలక్ట్రికల్) | 1×10⁴OPS | |
| (ఆపరేట్ సమయం) | గరిష్టంగా 20మి.లు |
| (విడుదల సమయం) | గరిష్టంగా 20మి.లు |
| (డైలెక్ట్రిక్ స్ట్రెంగ్త్)(50/60HZ,1నిమి) | |
| (కాంటాక్ట్ &కాయిల్) | 6000VAC |
| (సంప్రదింపు & సంప్రదింపు) | 1500VAC |
| (ఫీల్డ్&ఫీల్డ్) | |
| (ఇన్సులేషన్ రెసిస్టెన్స్,500VDC) | 1000MQ నిమి. |
| (బరువు) | 38గ్రా |

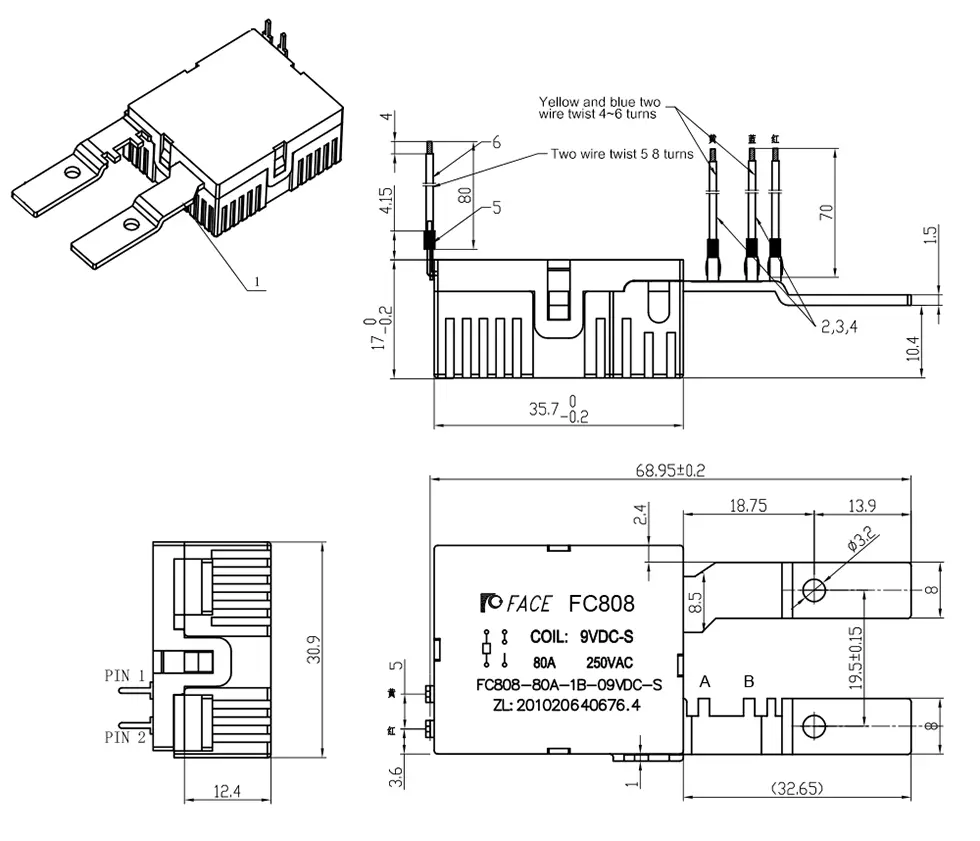

| (మొత్తం డైమెన్షన్) | (డ్రాయింగ్‌లో) |
